电动对夹全衬氟蝶阀
D971F46电动衬氟蝶阀采用对分两片阀体组合，阀座与阀体内衬一体化阀门工作时，只有全塑阀座与衬塑蝶板与介质接触，该衬氟阀门适用在 -50℃～150℃的各种浓度的王水、硫酸、盐酸、氢氟酸和各种有机酸、强酸、强氧化剂及其它腐蚀性气体、液体介质的各种工业管路上使用。
结构特点：
1.电动衬氟蝶阀采用专利技术加工的衬氟蝶板，氟塑料与金属基体无间隙紧密结合，有效排尽夹层气泡，消除起层、开裂等工艺缺陷。
2.阀座径向密封设有360°弹性增力垫，施加径向回复力，自动调节变形，可靠保证长期使用状态下无介质内漏。
3.蝶板上、下轴肩采用多级加载弹性密封，实现密封自动补偿，使上下轴密封面构成无间隙，保证介质无外漏。
技术参数和性能
|
SDV系列电动执行器技术参数 |
D971F46电动衬氟蝶阀阀体参数 |
||
|
电源 |
AC110、220、380V/DC24、220V |
公称通径 |
DN50～400mm |
|
输出力矩 |
50N·M～2000N·M |
公称压力 |
PN1.0、1.6MPa |
|
任选功能 |
开关型、触点型、开度信号、智能型 |
阀轴材质 |
碳素钢、不锈钢、衬F46 |
|
动作范围 |
0～90°±5° |
阀体材质 |
碳素钢、不锈钢 |
|
动作时间 |
15秒/30秒/60秒 |
阀板材质 |
304/316/316L不锈钢 、衬F46，F4 |
|
环境温度 |
-30°～60° |
阀座密封 |
F46、F2、PP |
|
手动操作 |
附带手柄操作 |
结构形式 |
中线型、无销型 |
|
限 位 |
电气、机械二重限位 |
温度 |
-50℃～150℃ |
|
防护等级 |
IP-67(防爆外壳:Exd Ⅱ BT4 IP67可选) |
适用介质 |
各种有机酸、强酸、强氧化剂 |
|
输入信号 |
0-10，1-5VDC/4-20mA(智能型) |
特点 |
耐腐蚀、维修方便、流量大、流阻小 |
外形尺寸
|
公称通径DN |
A |
B |
C |
D |
E |
额定功率 |
额定电流 |
|
压力 |
1.0/1.6 |
1.0/1.6 |
1.0/1.6 |
1.0/1.6 |
1.0/1.6 |
|
|
|
40 |
155 |
349 |
57 |
104 |
32 |
15W |
0.2A |
|
50 |
155 |
353 |
62 |
104 |
43 |
15W |
0.2A |
|
65 |
155 |
362 |
70 |
104 |
46 |
15W |
0.2A |
|
80 |
208 |
368 |
89 |
115 |
46 |
25W |
0.5A |
|
100 |
208 |
392 |
106 |
115 |
52 |
25W |
0.5A |
|
125 |
208 |
407 |
120 |
115 |
56 |
25W |
0.5A |
|
150 |
256 |
446 |
132 |
127 |
56 |
50W |
0.8A |
|
200 |
256 |
489 |
164 |
127 |
60 |
90W |
1.0A |
|
250 |
256 |
514 |
200 |
127 |
68 |
120W |
1.2A |
|
300 |
288 |
568 |
238 |
164 |
78 |
120W |
1.2A |
|
350 |
288 |
629 |
280 |
164 |
78 |
150W |
1.2A |
|
400 |
288 |
662 |
302 |
164 |
102 |
150W |
1.2A |
订货说明
1、电源电压：DC24V、DC220V、AC110V、AC220V、AC380V
2、介质类型、温度、压力
3、控制类型：开关型、无源触点型、阀位信号反馈型、智能调节型
4、智能调节型：输入信号4-20mA，1-5V，0-10V；输出信号:4-20mA，1-5V，0-10V
注意事项:
1：请务必接对电源相序，以免阀门或执行器损坏。
2：通电时禁止手动操作。
3：户外使用时最好给电动执行器外加防护盖子，防止老化。
4：开盖后应拧紧密螺丝，防止进水或灰尘进入电动执行器内部。
5：请不要安装在易爆气体周围，如需防爆订货时请说明。
6：请确定输入电压和配线接点是否正确。
7：禁止超负荷使用电动执行器。

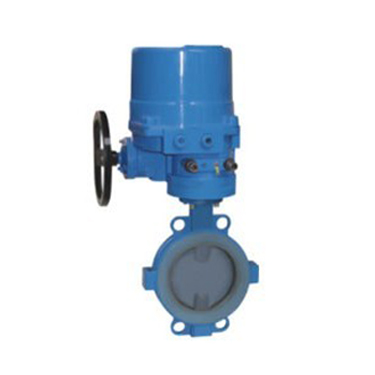

电动衬氟蝶阀主要外型：
