气动对夹半衬氟蝶阀是双（单）作用气动活塞式执行器与蝶阀组成。连接形式分为对夹式和法兰式两种,其阀座采用橡胶、氟橡胶和不锈钢堆焊，从而很大程度的提高了其适用范围。具有结构简、体积小、重量轻等优点。气动活塞式执行器采用低摩擦材料，缸体内外表面经硬质阳极

氧化防腐处理，大大提高了气缸的使用寿命。本衬氟阀门使用性能稳定，广泛的用于石化、冶金、电力、轻工、医药等工业部门。

气动对夹半衬氟蝶阀安装时，先关闭阀门，后进行安装，以防止碰伤蝶板密封面。两管道法兰而应平行，使得装紧后阀门和管道法兰接触压力平均。管道法兰内孔不宜过大，保证不大于5mm，以防压板受压位置不对而变形失效。

气动对夹半衬氟蝶阀工作原理

当气动执行器与电路和系统气源接通后，空气通过管道A或B管进入A缸（B缸）推动活塞向一端运动，从而带动旋转轴和球芯转动90°。

1：气动执行器顶部连动可视器，当绿色标志指向“开”字时标志阀门开启。

2：回信器信号灯绿灯亮时阀门处在开启位置，而红灯亮时阀门处在关闭位置。

3：定位器可调节阀门管道流量。

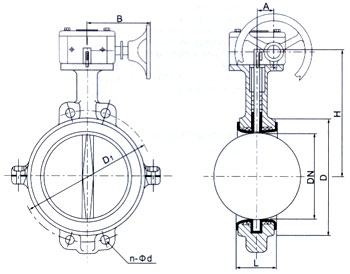

气动对夹半衬氟蝶阀主要外型：
