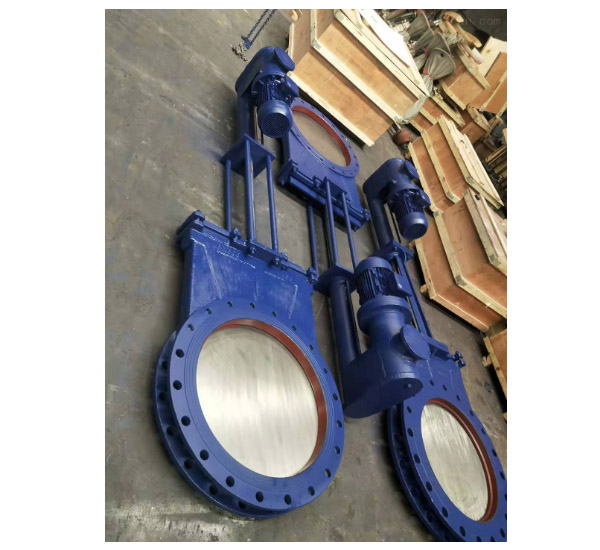

电液动暗杆式刀型闸阀PZ273H
一、电液动暗杆式刀型闸阀-产品介绍:
PZ273H电液动暗杆式刀型闸阀是一种新推出的产品,结合了电动和液动的优势,打破了我们原来的想法。刀闸板有两个密封面 , 常用的模式闸板阀的两个密封面形成楔形、楔形角随阀门参数而异,通常为 50, 介质温度不高时为 2°52' 。楔式闸阀的闸板可以做成一个整体,叫做刚性闸板;也可以做成能产生微量变形的闸板 , 以改善其工艺性 , 弥补密封面角度在加工过程中产生的偏差 ,这种闸板叫做弹性闸板。
二、电液动暗杆式刀型闸阀-工作原理:
1、刀型闸阀使用介质:水、煤油或粘度不大于水的其他适宜液体;
2 、密封副是金属密封的刀型闸阀,对有密封性能要求的,密封试验的汇泄漏时1×DNmm3/S计算,没有密封性能要求的不做此项试验。壳体试验和其他要求仍按G13/T13927的规定(密封试压详见JB/T8691-1998标准)。
3、 刀型闸阀是单向密封在阀体侧有介质流向箭头,在静压或低压的情况下,允许泄漏,泄漏量按1×DNmm3/S计算。

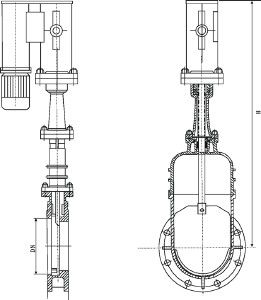

三、电液动暗杆式刀型闸阀-示意图
四、刀闸阀性能规范
公称压力(MPa |
壳体试验(MPa |
密封试验(MPa |
工作温度 |
适用介质 |
1.0 |
1.5 |
1.1 |
≤100℃ |
纸浆、污水、煤浆、灰、渣水混和物 |
主要零部件材质
体、盖 |
闸阀 |
阀杆 |
密封面 |
不锈钢、碳钢、灰铸铁 |
碳钢、不锈钢 |
不锈钢 |
橡胶、四氟、不锈钢、硬质合金 |
五、电液动暗杆式刀型闸阀外形尺寸:
公称通径 |
150 |
200 |
250 |
300 |
350 |
400 |
450 |
500 |
600 |
高度 |
890 |
1050 |
1220 |
1430 |
1620 |
1780 |
2110 |
2408 |
2800 |
