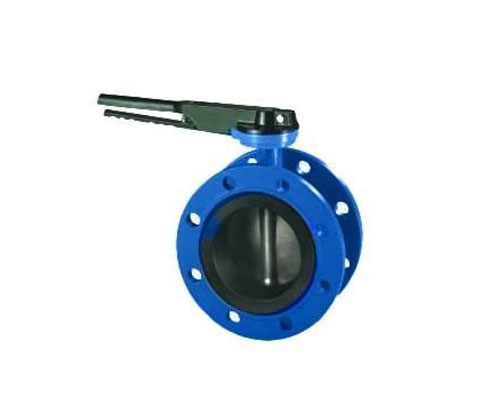

D41X手柄式法兰软密封蝶阀
D41X手柄式法兰软密封蝶阀产品详细:
D41X手柄式法兰软密封蝶阀——采用标准
法兰连接尺寸：GB4216-84，GB9115-88
结构长度：GB12221-89
压力试验：GB/T13927-92；ZBJ16006-90
D41（X、F）-（6.10）C、P、R、Z）
|
通径DN |
L |
D1 |
D |
Z-D |
H |
HO |
A |
B |
WT-KGS |
|
50 |
108 |
125 |
165 |
4-14 |
82.5 |
238 |
270 |
65 |
8.5 |
|
65 |
112 |
145 |
185 |
4-18 |
92.5 |
258 |
270 |
65 |
9.5 |
|
80 |
124 |
160 |
200 |
8-18 |
100 |
278 |
270 |
65 |
11 |
|
100 |
127 |
180 |
220 |
8-18 |
110 |
293 |
270 |
65 |
15 |
|
125 |
140 |
210 |
250 |
8-18 |
125 |
309 |
310 |
65 |
21 |
|
150 |
140 |
240 |
285 |
8-22 |
142.5 |
636 |
310 |
65 |
24 |
|
200 |
152 |
295 |
340 |
8-22 |
170 |
514 |
365 |
90 |
41 |
