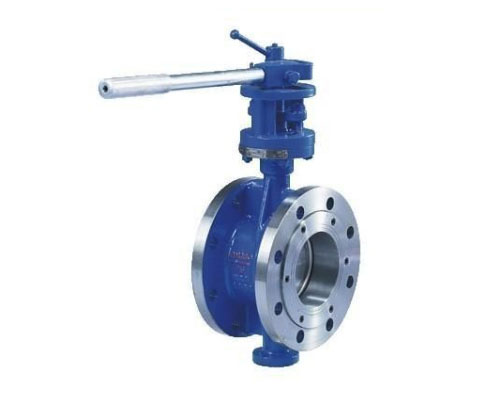

D43H手柄式法兰式硬密封蝶阀
用途及特点
本蝶阀适用于食品、饮料、医药、化工式等纯净管路及工业环保、水处理、高层建筑、给排水管路作启闭或调节介质流量之用。
D43H蝶阀-采用标准
法兰连接尺寸：GB9115-88
GB91113-88；GB4216-84
结构长度：GB12221-89
压力试验：GB/T13927-92：ZBJ16006-90
D43H硬密封蝶阀_主要技术参数
|
公称通径 |
DN（mm) |
50～150 |
||
|
公称压力 |
PN（Mpa) |
1.0 |
1.6 |
2.5 |
|
试验压力Ps（Mpa) |
强度试验 |
1.5 |
2.4 |
3.75 |
|
密封试验 |
1.1 |
1.76 |
2.75 |
|
|
适用介质 |
水、蒸汽、油品、海水、酸类 |
|||
|
适用温度 |
-29℃～425℃ |
|||
D43H硬密封蝶阀_主要零件材料
|
名称 |
材料 |
|
阀体 |
碳钢、不锈钢、铬镍钼钛钢、铬钼钒钢 |
|
阀板 |
碳钢、不锈钢、铬镍钼钛钢、铬钼钒钢 |
|
阀杆 |
2Cr13、不修钢、铬镍钼钛钢 |
|
密封圈 |
不锈钢、氟塑料、聚丙脂 |
|
填料 |
氟塑料、柔性石墨 |
D43（H、F）-（10、16、25）C、P、R、V系列对夹式
|
公称通径DN |
外形尺寸 |
法兰尺寸和螺栓尺寸 |
||||||||||||||
|
PN1.0MPa |
PN1.6MPa |
PN2.5MPa |
||||||||||||||
|
L |
H1 |
H |
H3 |
D |
D1 |
D2 |
n-d |
D |
D1 |
D2 |
n-d |
D |
D1 |
D2 |
n-d |
|
|
50 |
108 |
325 |
240 |
265 |
165 |
125 |
100 |
4-18 |
165 |
125 |
99 |
4-18 |
165 |
125 |
99 |
4-18 |
|
65 |
112 |
340 |
250 |
265 |
185 |
145 |
120 |
4-18 |
185 |
145 |
118 |
4-18 |
185 |
145 |
118 |
4-18 |
|
80 |
114 |
355 |
255 |
320 |
200 |
160 |
135 |
8-18 |
200 |
160 |
132 |
8-18 |
200 |
160 |
132 |
8-18 |
|
100 |
127 |
400 |
275 |
320 |
220 |
180 |
155 |
8-18 |
220 |
180 |
156 |
8-18 |
235 |
190 |
156 |
8-22 |
|
125 |
140 |
435 |
300 |
340 |
250 |
210 |
185 |
8-18 |
250 |
210 |
184 |
8-18 |
270 |
220 |
184 |
8-26 |
|
150 |
140 |
455 |
310 |
390 |
285 |
240 |
210 |
8-22 |
285 |
240 |
211 |
8-22 |
300 |
250 |
211 |
8-26 |
